廢物掩體中的熱成像防火

■ 監測廢料倉，倉庫和開放區域

■ 自動早期發現地堡

■ 防止有毒空氣污染排放

■ 建立防火系統

WASTE-SCAN支援廢物掩體的防火

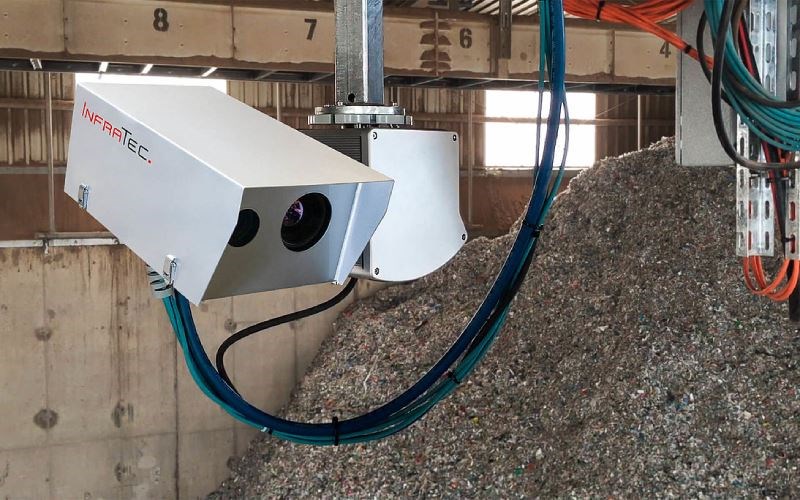

廢物焚化廠可能會危害環境及其當地居民，因此要遵守消防安全法規。因此，InfraTec提供了其熱成像解決方案WASTE-SCAN，特別是針對第17項德國聯邦關於早期火災探測和滅火的聯邦排放保護條例。這是FIRE-SCAN系統的持續不斷的發展，可滿足廢物和電力行業對廢物倉操作的特殊需求。 WASTE-SCAN的應用減少了廢料倉中著火的危險，因此減少了有毒氣體的逸出。燃油控制室或起重機駕駛艙提供的完全遠程控制解決方案為工廠操作員提供了靈活的工作。必要時，它們還由熱像儀支撐以更好地定向。臨界溫度區域可以直接顯示在可視圖像中。紅外熱像儀本身被封閉在堅固耐用的外殼中，該外殼帶有用於熱像儀鏡頭的吹氣系統，因此也可以在不利的環境條件下運行。

完整的存儲空間監控

■ 通過使用雲台，即使是一台熱像儀也可以使用

■ 自動掃描多個檢查部分？ 最大循環時間兩分鐘

■ 扇區位置精度<0.2°

■ 切換到手動控制以觀察可疑點並疏散關鍵物體

■ 根據預定義的區域表對滅火區域進行先導控制

■ 支持多種配方（晝夜操作）

■ 自動檢測干擾源

高分辨率熱像儀

■ 德國製造的品質

■ 各種格式的非製冷FPA-Microbolometer檢測器

■ 高幾何分辨率和熱敏性

■ 高對比度，低噪聲的熱圖像

■ 即使在多塵或多煙的條件下，熱點的定位

■ 光譜範圍（7.5…14）μm； 幀頻50/60 Hz

■ 實時數據採集（千兆以太網）

■ 內部自動校準

■ 工業應用的堅固外殼IP65（不銹鋼*）

■ 極高的系統可用性

■ 附加的數字彩色視頻CCD攝像機*

早期防火熱成像系統

強大的廢物掃描軟體

■ 連續顯示所有部分的當前熱圖像（mosaic概覽）

■ 同時顯示實時圖像（熱圖像和彩色視頻）

■ 熱像儀和系統狀態指示

■ 合併熱成像和熱像儀的即時圖像

■ 記錄每個部分的最高，最低和平均溫度

■ 提供單熱像儀或多熱像儀系統

■ 所有部分的溫度-時間曲線圖

■ 操作記錄

■ 圖像數據歸檔

■ 檢測和標記干擾源，例如 輪式裝載機

警報釋放

■ 當溫度值超過關鍵閾值時自動發出警報

■ 多級警報功能，可調整警告和警報閾值

■ 可調整時間的長期溫度趨勢分析

■ 記錄報警情況以分析火勢

■ 由於採用模組化設計理念，系統版本範圍廣泛

多組熱像儀解決方案的軟體界面

單熱像儀解決方案的軟體接口

定制系統設計

■ 適合於每天24小時持續連續運行

■ 將熱圖像從熱像儀傳輸到中央控制室

■ 靈活的接線技術（銅或光纖）

■ 在起重機控制站，控制室和/或閘門中顯示和操作的多功能解決方案

■ 不間斷電源*

■ 控制櫃中PC的系統維護（通過遠程控制*）

■ 大面積黑體參考，用於大氣傳輸補償*

硬件和軟件組件的系統結構

WASTE-SCAN解決方案的案例研究

WASTE-SCAN 4.0 –工廠運行中的熱成像測量和監控

在工業4.0時代，對系統供應商的需求正在增長，不僅在主要的測量和監視任務方面，而且在數據網絡和結構方面。 為了滿足這些需求，InfraTec開發了獨立於平台的內部數據結構，該結構既代表測量數據又包括警報數據以及測量序列。 與領先供應商的控制系統的接口，例如 通過PROFINET中的TCP / IP，Modbus，CC-Link和許多其他版本，可以靈活，經濟地實現。 快速紅外熱像儀的專有千兆位以太網數據接口可進行實時數據分析和評估。

電廠的早期火災探測– WASTE-SCAN監控系統，可確保電廠運行安全

沒有Forsthaus能源中心（Energiezentrale Forsthaus-EZF），如今伯爾尼市的電力和供熱供應是難以想像的。 該發電廠將垃圾焚燒廠（KVA）與木材加熱發電廠和燃氣蒸汽聯合發電廠相結合。 每年回收其中約12萬噸的廢物。 這導致大約360 GWh的電能和290 GWh的熱能。 這家瑞士公司依靠InfraTec的WASTE-SCAN紅外監控系統進行早期火災探測。
