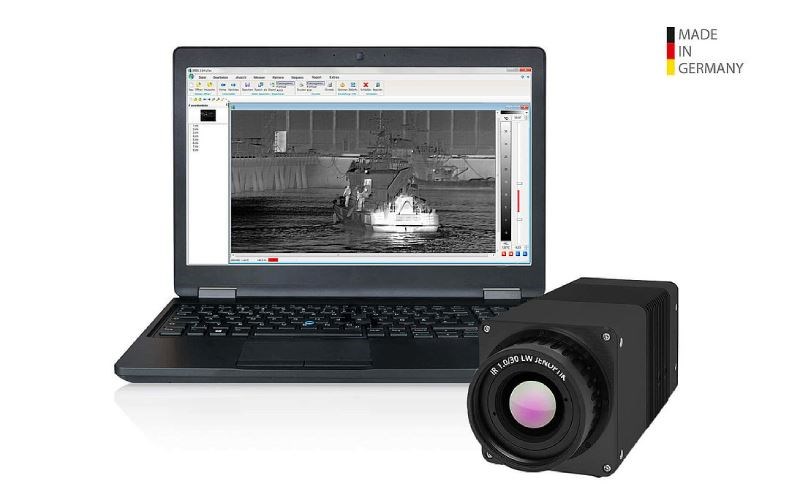

VarioCAM^® HD head 900 security

感測器格式

高效測量大型物體上的最小結構

檢測範圍

在很遠的距離檢測車輛和人員

熱分辨率

精確檢測最小的溫差

電動機焦點

精確，遙控和快速的電動對焦

堅固的輕金屬外殼

在惡劣的加工環境下容易和便宜安裝

VarioCAM^® HD head security 功能

熱成像高分辨率系統VarioCAM^®HD head security基於最新一代的（640 x 480）或（1,024 x 768）IR畫素的未冷卻微測輻射熱計FPA感測器，被認為可用於苛刻的監控和測量任務固定或車載操作。可以結合專為連續操作而設計的集成MicroScan功能拍攝分辨率可達3.1百萬像素的圖像。

VarioCAM^®HD head security系統可生成高質量的出色16位熱成像圖像，並提供前所未有的測量範圍和效率，尤其是在白天和黑夜檢測和識別遠方人員和車輛時。各種設備使調整設置變得很容易，以適應各自的測量任務：應用範圍包括自動閾值識別和通過千兆位乙太網的信號可到達數位實時圖像採集。全天候輕金屬外殼（IP67）可在惡劣天氣條件下無故障且廉價地運行。

寬廣的標準溫度範圍，完整的光學組件以及廣泛的設備以及功能強大的IRBIS^®3軟體，用於熱成像數據的採集和評估，使VarioCAM^®HD頭部安全性成為監視和調查的理想工具。通過特定的應用配置，該固定式熱成像系統甚至適合需要連續和自動操作的任務。

應用

■ 遙感與監測

■ 整合到地面車輛，直升機和海上系統解決方案中

■ 遠距離進行秘密調查

■ 關鍵基礎設施的固定保護

VarioCAM^® HDx head 600 security

檢測器格式

用於溫度測量的高分辨率熱圖像

電動調焦

精確，遠程和快速的電動對焦

檢測範圍

在很遠的距離檢測車輛和人員

堅固的輕金屬外殼

在惡劣的過程環境中輕鬆，廉價地安裝

熱分辨率

精確檢測最小的溫差

惡劣工業環境中紅外熱像儀的不受限制的操作

堅固的輕金屬外殼（防護等級IP67 *）為設備的高靈敏度光電元件提供了可靠的保護。此外，即使在惡劣的工業環境中，它也可確保無故障運行，並在較長的使用壽命內保持設備出色的光學和計量性能參數。這樣，可以保證VarioCAM^®HD head的長期無故障運行。高品質的LEMO連接器技術的使用，即使在基於計算機的網絡操作中也可確保紅外熱像儀的高防護等級。對於在極端環境條件下的應用，有合適的防護罩，例如由不銹鋼製成。這些可選地配備有冷卻，加熱或兩者。

永久自動對焦，實現最佳對焦

不斷變化的物體場景需要用戶手動或自動重新聚焦。集成的永久自動對焦功能簡化了這項工作。萬一發生場景變化，相機會自動快速精確地實現最佳對焦。

紅外熱像儀的高精度校準可實現高精度的測量

紅外熱像儀VarioCAM^®High Definition使用特殊算法進行了校準。專門開發的校準算法（不止幾個校準曲線）用於補償溫度波動。因此，即使在變化的環境溫度下也可確保最高的測量精度和可重複性。在很寬的溫度範圍內都可以達到非凡的高測量精度。

通過高熱分辨率檢測微小缺陷

熱分辨率描述了解決最小溫差的過程，因此可以顯示該測量值。 VarioCAM^®HD系列的紅外熱像儀具有高達0.02 K的高熱分辨率，可幫助顯示最細微的溫度差異。與高性能鏡頭結合使用，有助於早期發現關鍵故障並以優異的質量顯示出來。

種類齊全的精密可互換鏡頭可實現廣泛的應用

由於用於紅外熱像儀的鏡頭種類繁多，因此可以使用多種測量對象，從微型熱像儀到遠距鏡頭的遠攝鏡頭應用。 VarioCAM^®HD系列的光學器件設計為不折不扣的全透鏡，具有1.0的光圈數，最高的傳輸和傳輸質量以及低失真。

技術規格

型號	HD head 900 security	HDx head 600 security
頻譜範圍	(7.5 … 14) µm
感測器	非製冷微熱量焦平面陣列
感測器格式 (IR 畫素)	(1,024 × 768)	(640 × 480)
光電微掃描儀（IR畫素）的圖像格式	(2,048 × 1,536)
溫度測量範圍	(-40 ... 2,000) °C*	(-40 … 600) °C, up to 1,700 °C*
測量精度	± 1 °C or ± 1 %*	± 2 °C or ± 2 %
溫度解析度 @ 30 °C	可達 0.02 K*	可達0.03 K*
更新率	全螢幕: 30 Hz (1,024 × 768), 子螢幕格式s*: 60 Hz (640 × 480) / 120 Hz (384 × 288) / 240 Hz (1,024 × 96)	全螢幕: 30 Hz (640 × 480),子螢幕: 60 Hz (384 × 288)
視窗模式 *	有
儲存媒介	SDHC卡，用於熱像儀控制和數據採集的外部控制電腦*
影像儲存	時間，觸發和溫度控制的帶有時間戳的16位單幀或圖像序列的記錄, MPEG格式的視頻串流
鏡頭座	卡口從容切換目標, 自動物鏡檢測和數據傳輸；旋入式介面*
對焦	電機驅動，自動或手動，精確可調
縮放	可達 32× 數位, 無段式
最大識別範圍（車輛/人）	可達 6.1 km	可達2.0 km 使用 40 mm鏡頭
車輛檢測範圍	可達 10.7 km	可達4.2 km使用 40 mm 鏡頭
動態範圍	16 bit
介面	GigE Vision* \| DVI-D (HDMI) \| C-Video \| RS232 \| USB 2.0 \| WLAN*
觸發 *	2 × 數位 I/O, 2 × 類比 I/O
腳架螺紋	1/4" 相機螺紋
電源	AC 轉換器, (12 … 24) V DC, PoE*
儲存與超做溫度	(-40 … 70) °C, (-25 … 55) °C
防護等級	IP54, IEC 60529, IP67 帶螺紋介面*
在操作中的衝擊強度/抗振動	25 G (IEC 68 - 2 - 29), 2 G (IEC 68 - 2 - 6)
尺寸；重量	(221 × 90 × 94) mm; 1.15 kg （標準鏡頭的基本配置）
其它功能	熱像儀內部發射率校正, 無快門操作, 使用各種顏色集，對比度增強，用戶配置檔案，語言選擇，溫度警報*
分析評估軟體* *	IRBIS^® 3, IRBIS^® 3 view, IRBIS^® 3 plus, IRBIS^® 3 professional, IRBIS^® 3 remote HD, IRBIS^® 3 control, IRBIS^® 3 online, IRBIS^® 3 process, IRBIS^® 3 active, IRBIS^® 3 mosaic, IRBIS^® 3 vision
*視機種而定
