VarioCAM® HD Z / security
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
感測器格式
高分辨率熱圖像，用於監視大面積
.jpg)
焦距
具有25至150 mm焦距的高性能變焦鏡頭
.jpg)
熱分辨率
精確檢測最小的溫差
.jpg)
防護殼
堅固的金屬外殼，具有各種防護等級，可適應各種環境條件
.jpg)
與GigE相容
標準介面，可將熱像儀可靠整合到現有製程環境中
.jpg)
檢測範圍
在很遠的距離檢測車輛和人員, 可達 12.8 km

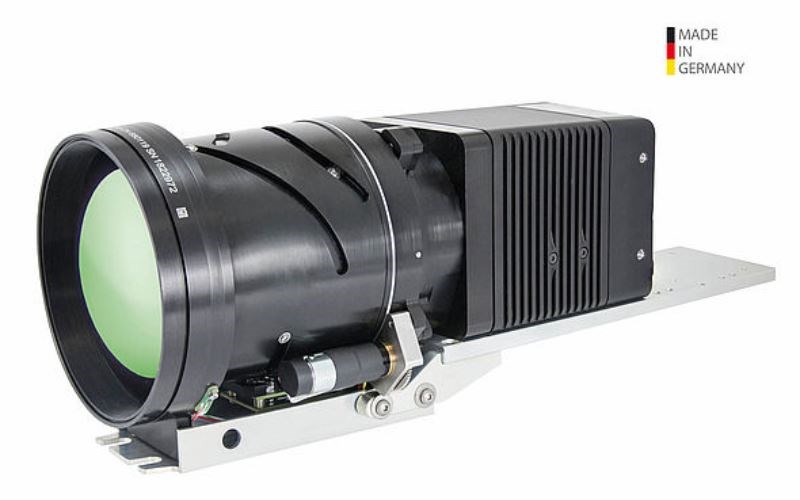

VarioCAM® HD Z與VarioCAM® HD Z security 特點
InfraTec的高分辨率熱成像系統VarioCAM®HD Z / security是世界上第一台可商用的放射線測微輻射熱熱像儀，它提供了一個電動6倍紅外變焦鏡頭，適用於（7.5…14）μm的光譜範圍。配備了未冷卻的FPA感測器，它可以提供（1,024×768）紅外像素的高品質16位熱圖像。 HD格式熱圖像和具有連續變焦功能的鏡頭的結合為用戶進行了前所未有的對細節的關注，為製程的熱分析打開了大門。潛在的應用範圍從確保大型室外和安全區域（例如化工廠和燃料沉積物）擴展到環境監控，動物觀察和熱點探測（作為早期火災探測的一部分）。由於自動圖像穩定功能，即使在夜間和不利的可見性條件下，也可以精確解決所有這些任務。具有高質量組件的設備支持全天24小時高效使用固定係統。
由於設備選項不同，因此可以根據各種任務的需要配置系統：自動閾值檢測和信號傳輸以及通過千兆乙太網的數字實時圖像採集只是眾多攝像頭功能中的兩個。 在危險區域，安裝需要額外的保護熱像儀的要求時，符合ATEX的保護外殼可確保持久的可靠性和精度。 用於圖像數據採集和評估的高效軟體IRBIS®3使VarioCAM®HD Z / security成為完成各種红外監視任務的理想工具。
技術規格
|
型號 |
VarioCAM® HD Z |
VarioCAM® HD Z security |
|
頻譜範圍 |
(7.5 ... 14) µm |
|
|
製程 |
17 μm |
|
|
感測器 |
非製冷微熱量焦平面陣列 |
|
|
感測器格式 (IR 畫素) |
(1,024 × 768) |
|
|
溫度測量範圍 |
(-20 … 550) °C, 可達 1,200 °C* |
|
|
測量精度 |
± 5 °C 或 ± 5% |
|
|
溫度解析度 @ 30 °C |
優於 0.1 K |
|
|
更新率 |
全螢幕: 30 Hz, 次螢幕*: 60 Hz (640 × 480) / 120 Hz (384 × 288) / 240 Hz (1,024 × 96) |
|
|
視窗模式 |
有 |
|
|
儲存媒介 |
電腦外部控制，用於熱像儀控制和數據採集* |
|
|
影像儲存 |
時間，觸發和溫度控制的帶有時間戳的16位單幀或圖像序列的記錄 |
|
|
對焦 |
電機驅動，精確可調 |
|
|
焦距 |
(25 … 150) mm |
|
|
視角 |
41.5° @ 25 mm … 6.6° @ 150 mm (HFOV) |
|
|
最小物距 |
500 mm @ 25 mm … 1,300 mm @ 150 mm < 5 m |
|
|
最大檢測範圍（車輛/人） |
|
12.8 / 7.2 km |
|
最大識別範圍（車輛/人） |
|
5.2 / 2.4 km |
|
縮放 |
6× 無段式 / 可達 32× |
|
|
動態範圍 |
16 bit |
|
|
介面 |
與GigE相容, RS232, 觸發 (TTL) |
|
|
腳架螺紋 |
1/4" 相機螺紋 |
|
|
電源 |
(12 … 15) V DC |
|
|
儲存與超做溫度 |
(-40 … 70) °C, (-25 … 50) °C |
|
|
尺寸；重量 |
(402 × 141 × 148) mm; 3.4 kg* |
|
|
其它功能 |
熱像儀內部放射率校正，各種顏色設置的使用，對比度增強，用戶配置檔案，語言選擇 |
|
|
分析評估軟體* |
IRBIS® 3 online, IRBIS® 3 plus, IRBIS® 3 professional |
IRBIS® 3 online, IRBIS® 3 plus, IRBIS® 3 professional, IROD monitoring software |
|
*視機種而定 |
||
