ImageIR 8300 / 9300 Z

分享到

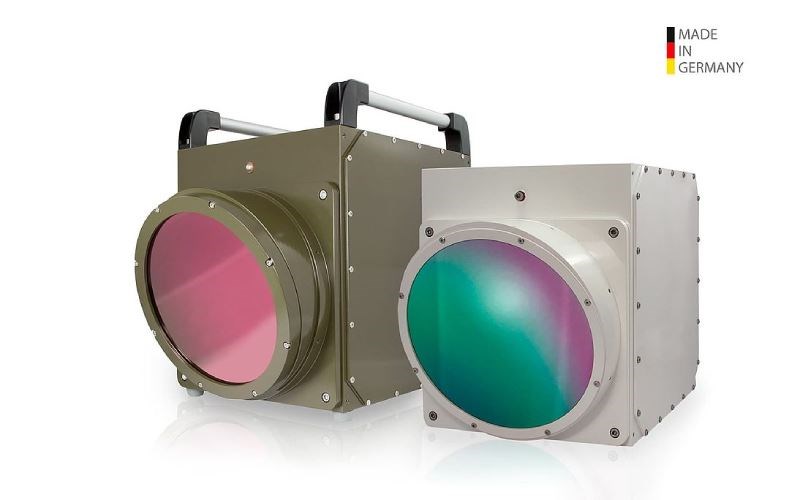

ImageIR® 9300 Z / 8300Z







  感測器格式

用於溫度測量的高分辨率熱圖像

  熱分辨率

精確檢測最小的溫差

  電動調焦

精確，遙控和快速的電動對焦

  檢測範圍

在很遠的距離檢測車輛和人員

  光學變焦

最詳細的測量對象成像

  型錄下載



紅外感測器介面可提升熱像儀的全更新率

ImageIR®InfraTec紅外熱像儀系列的熱像儀ImageIR®9300 Z與ImageIR®8300 Z提供了先進的遠距離紅外熱像儀系統以及強大的變焦鏡頭。 最先進的InSb感測器技術，分辨率為（1,280×1,024）紅外像素，即使在有霧，冒煙，白天和黑夜的情況下，也能為24/7操作提供最靈敏的高分辨率成像能力。 可達100 Hz的更新率可支持苛刻的成像，跟踪和監視任務。 這些紅外熱像儀型號的檢測範圍非常出色：可以檢測到18公里的車輛和15公里的人員。

堅固，精確的電動變焦以及高性能30倍變焦鏡頭可實現（39.8×32.3）°到（1.3×1.0）°的連續可調視角，並具有（1,280×1,024）的感測器格式 素。 因此，也可以用高分辨率的紅外圖像顯示遠處的物體。  可定制的軟體界面提供了時間編碼的即時回放。

ImageIR®9300 Z與 ImageIR® 8300 Z應用範圍



■ 遠距離週界防範監控

■ 港口保護

■ 偵察

■ 遠程跟踪和監控

■ 環境和動物監測



技術規格

型號

ImageIR® 9300 Z

ImageIR® 8300 Z

頻譜範圍

(3.6 … 4.9) µm

製程

15 µm

感測器

InSb

感測器格式 (IR 畫素)

(1,280 × 1,024)

(640 × 512)

讀出模式

ITR / IWR

光圈

f/5.5

感測器冷卻

Stirling 冷卻器

溫度測量範圍

(-10 … 200) °C, 可達 500 °C*

溫度解析度 @ 30 °C

0.02 K

更新率

可達 50 / 200 / 390 / 3,400 Hz

可達 200 / 570 / 1,000 / 4,700 Hz (14 bit); 可達 200 / 670 / 1,200 / 5,000 Hz (13 bit)

視窗模式

有

對焦

電機聚焦與絕對聚焦

聚焦時間

300 m 可達 ∞: ≤ 0.5 s

焦距

(28 … 850) mm or (50 ... 1,350 ) mm (30× 光學縮放)

(28 … 850) mm (30× 光學縮放)

縮放設定時間

(100 … 850) mm: ≤ 2 s

視角

(39.8 × 32.3)° … (1.3 × 1.0)°

(19.8 × 15.9)° … (0.6 × 0.5)°

最小物距

(3 … 50) m

最大檢測範圍（車輛/人）

18 / 15 km

最大識別範圍（車輛/人）

12 / 9.5 km

動態範圍

14 bit

13 / 14 bit

積分時間

(0.5 … 18,000) µs

(0.6 … 20,000) µs

圖像同步

內部, IRIG-B, 外部

介面

GigE-Vision 相容 | RS232 | HDMI*

觸發

SyncIN, 2 IN* / 2 OUT*, IRIG*

腳架螺紋

8 × M6

電源

24 V DC, 大範圍電源 (100 … 240) V AC

儲存與超做溫度

(-40 … 70) °C, (-20 … 50) °C

防護等級

IP54, IP65*

在操作中的衝擊強度/抗振動

2G, IEC 68-2-29/26

尺寸；重量

(360 × 240 × 270) mm, 17.5 kg

其它功能

多重積分時間*

分析評估軟體*

IRBIS® 3, IRBIS® 3 view, IRBIS® 3 plus*, IRBIS® 3 professional*, IRBIS® 3 control*, IRBIS® 3 online*, IRBIS® 3 process*, IRBIS® 3 active*, IRBIS® 3 mosaic*, IRBIS® 3 vision*

*視機種而定
